高性能碳酸鈣超分散劑SP-830
1、產(chǎn)品描述
SP-830超分散劑處理CaCO3粉體應(yīng)用于高分子復(fù)合材料，賦予：
· 加工流動(dòng)性好；
· 碳酸鈣在高分子聚合物中良好的自分散性；
· 提高復(fù)合材料的力學(xué)性能；
· 增大的填充量。
SP-830超分散劑耐水性好，處理無機(jī)粉體不需要高溫脫水，便于CaCO3粉體企業(yè)大規(guī)模連續(xù)改性。對(duì)于填充母料生產(chǎn)企業(yè)減少設(shè)備投入，也省去了脫水工藝，降低人力成本。
SP-830超分散劑制備的碳酸鈣母料大量填充聚烯烴制品，不會(huì)像傳統(tǒng)偶聯(lián)劑造成粉體在塑料制品表面析出。
SP-830超分散劑處理的粉體，與傳統(tǒng)的偶聯(lián)劑相比，在高分子材料中較高的填充量。
2、SP-830超分散劑性能指標(biāo)
|
項(xiàng) 目 |
指 標(biāo) |
|
外 觀 |

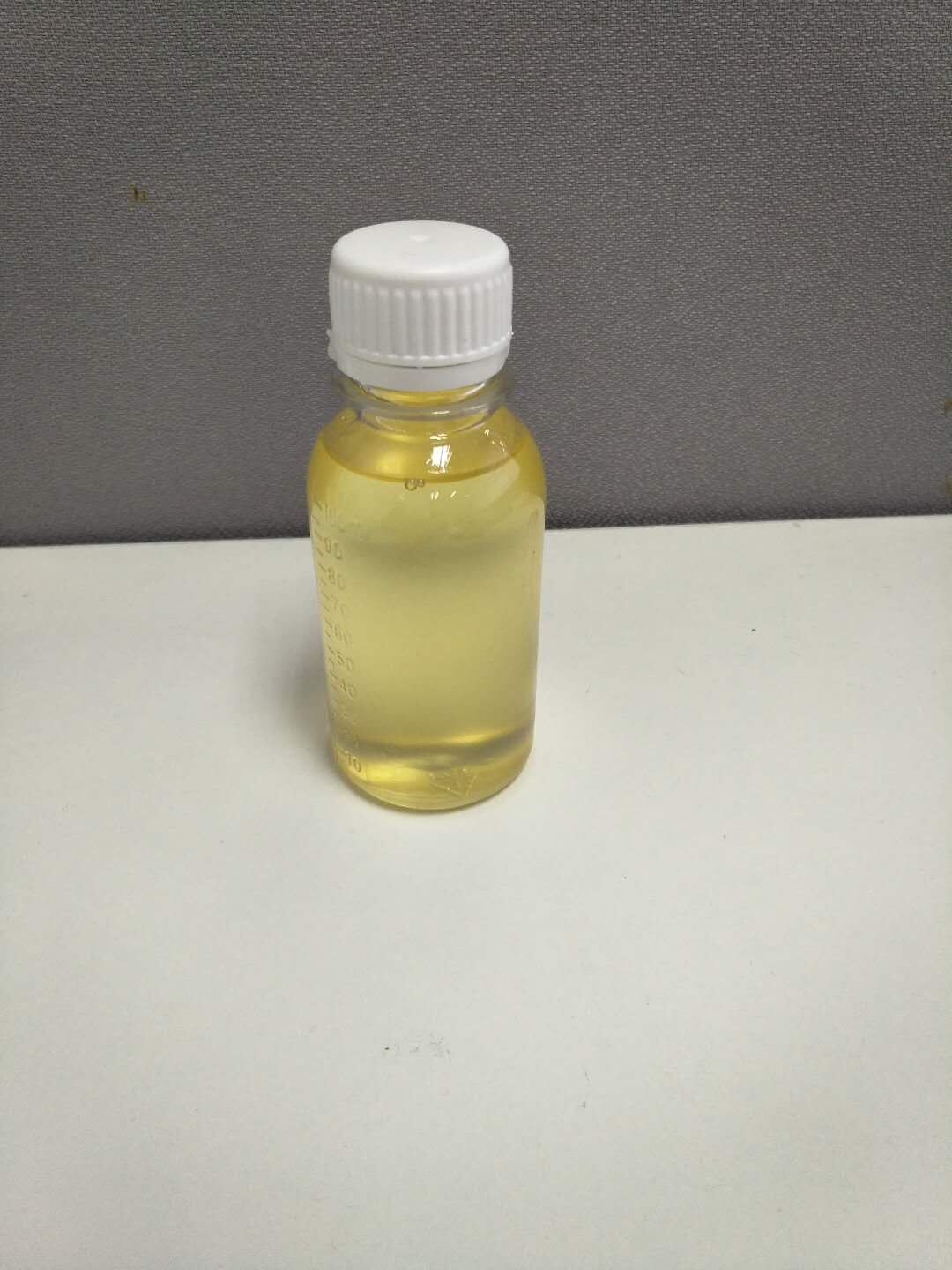

淡黃色流動(dòng)液體 |
|
有效成份（%） |
～100 |
|
粘度（25℃，mPa·s） |
|
|
含水量（≤，%） |
0.5 |
|
酸值（mgKOH/g） |
90～100 |
3、SP-830使用量及使用方法
3.1 SP-830使用量
SP-830基于CaCO3粉體： 0.6%～1.2%
1250目重質(zhì)CaCO3： 0.6%～0.8%
2000目重質(zhì)CaCO3： 0.8%～1.0%
3000目重質(zhì)CaCO3： 1.0%～1.2%
輕質(zhì)CaCO3： 1.0%～1.2%
3.2使用方法
A:高混法：
將CaCO3投入高混機(jī)，開啟攪拌，投入計(jì)量的SP-830，混合至100～110℃，出料。
B：濕法改性：
（1）以1000kg CaCO3干料計(jì)，SP-830皂化成漿料：
SP-830： 10kg
NaOH： 0.75kg
自來水： 80kg
工藝：將自來水投入皂化釜，投入NaOH，升溫至60℃，投入SP-830，攪拌成均勻白色漿料即為SP-830皂化液。
（2）包覆改性：將CaCO3漿料投入包覆釜，開啟攪拌，投入SP-830皂化液，攪拌20min，壓濾，干燥，粉碎，分級(jí)即得濕法的改性碳酸鈣。
4、SP-830超分散劑的應(yīng)用
4.1 SP-830超分散劑的降粘特性
將有機(jī)處理過的CaCO3分別分散在DOP和白油中，測(cè)試體系的粘度值是評(píng)估分散劑和偶聯(lián)劑的分散性能重要的方法之一。
表4.1a CaCO3表面處理配方表
|
序 號(hào) |
S-18 |
NDZ-201 |
AS-200 |
SP-830 |
|
重質(zhì)碳酸鈣（1250目） |
100 |
100 |
100 |
100 |
|
硬脂酸 |
0.8 |
— |
— |
— |
|
鈦酸酯偶聯(lián)劑（NDZ-201） |
— |
0.8 |
— |
— |
|
鋁酸酯偶聯(lián)劑 |
— |
— |
0.8 |
— |
|
SP-830超分散劑 |
— |
— |
— |
0.8 |
重質(zhì)CaCO3改性工藝：將重質(zhì)CaCO3投入高混機(jī)，攪拌120℃，脫水，分別投入偶聯(lián)劑，混合5min，出料。
硬脂酸（S-18）： 不需要脫水，混合至105℃～110℃。
鈦酸酯（NDZ-201）： 需要120℃脫水后，混合至130℃。
鋁酸酯（AS-200）： 需要120℃脫水后，混合至130℃。
SP-830： 不需要脫水，混合至105℃～110℃。
將改性的CaCO3按：改性CaCO3/白油=70/100，改性CaCO3/DOP=70/100混合均勻，用NDZ-5S數(shù)字旋轉(zhuǎn)粘度計(jì)測(cè)試粘度。
表4.1b 改性CaCO3/白油=70/100粘度值
|
項(xiàng) 目 |
硬脂酸（S-18） |
鈦酸酯（NDZ-201） |
鋁酸酯（AS-200） |
SP-830分散劑 |
|
旋轉(zhuǎn)粘度（25℃，mPa·s） |
1430 |
6756 |
1280 |
190 |
表4.1c 改性CaCO3/DOP=70/100粘度值
|
項(xiàng)目 |
硬脂酸（S-18） |
鈦酸酯（NDZ-201） |
鋁酸酯（AS-200） |
SP-830分散劑 |
|
旋轉(zhuǎn)粘度（25℃，mPa·s） |
2300 |
1084 |
1806 |
302 |
SP-830在聚合物/CaCO3熔體中具有良好的降粘性和加工流動(dòng)性。
4.2 SP-830處理粉體在PVC中應(yīng)用
以1250目重鈣，分別以硬脂酸、鋁酸酯偶聯(lián)劑（AS-100）、鈦酸酯偶聯(lián)劑（NDZ-201）、SP-830超分散劑在高混機(jī)進(jìn)行改性處理，處理劑用量按CaCO3的1%處理的粉體，分別標(biāo)記為S-18（硬脂酸處理）、AS-100（鋁酸酯處理）、NDZ-201（鈦酸酯處理）、SP-830（SP-830分散劑處理），PVC配料配方如下：
表4.2a PVC配料配方表
|
原料 |
重鈣 |
S-18 |
AS-100 |
NDZ-201 |
SP-830 |
SP-830A |
SP-830B |
|
PVC粉（SG-5） |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
CPE |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
|
ACR加工助劑 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
復(fù)合熱穩(wěn)定劑 |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
|
粉 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
|
重鈣（1250目） |
20 |
— |
— |
— |
— |
— |
— |
|
S-18 |
— |
20 |
— |
— |
— |
— |
— |
|
AS-100 |
— |
— |
20 |
— |
— |
— |
— |
|
NDZ-201 |
— |
— |
— |
20 |
— |
— |
|
|
SP-830 |
— |
— |
— |
— |
20 |
30 |
40 |
按表4.2a進(jìn)行配料，高混預(yù)塑化，注塑成標(biāo)準(zhǔn)樣條，打缺口，制成標(biāo)準(zhǔn)沖擊樣條，按國(guó)家標(biāo)準(zhǔn)進(jìn)行沖擊韌性測(cè)試，測(cè)試表如下：
表4.2 沖擊韌性測(cè)試表
|
項(xiàng)目 |
重鈣 |
S-18 |
AS-100 |
NDZ-201 |
SP-830 |
SP-830A |
SP-830B |
|
沖擊韌性（23℃，KJ/m2） |
19.0 |
21.0 |
21.5 |
22 |
24.5 |
22.3 |
20.6 |
從以上測(cè)試，在同等填加量下，SP-830超分散劑具有較高的沖擊韌性。在保持同樣的沖擊強(qiáng)度情況下，SP-830具有提高的填充量，填充量可以提高30%～80%以上。低填充PVC制品可以增加填充量50%～80%，高填充PVC制品可以提高20%～50%填充量。SP-830超分散劑可以降低PVC制品的生產(chǎn)成本，提高PVC制品的力學(xué)性能。
5、SP-830包裝規(guī)格
· SP-830按一般化學(xué)品儲(chǔ)運(yùn)。
· SP-830包裝：桶裝，180kg/桶。
采購(gòu)：高性能碳酸鈣超分散劑SP-830
- *聯(lián)系人：
- *手機(jī)：
- 公司名稱：
- 郵箱：
- *采購(gòu)意向：
-
*驗(yàn)證碼：
跟此產(chǎn)品相關(guān)的產(chǎn)品 / Related Products
超分散劑
加工助劑
抗劃傷劑
母料
抗劃傷耐磨助劑
顏/填料橡膠超分散偶聯(lián)劑
- 超分散偶聯(lián)劑SP-1800
- 超分散偶聯(lián)劑SP-1082
- 超分散偶聯(lián)劑SP-9800
- 碳酸鈣超分散劑SP-830
- DP-218超分散劑
- 高性能填料/顏粉母料超分散偶聯(lián)劑—DP-320
納米增韌抗沖改性劑
- 增韌改性劑SPA-36
- PVC增強(qiáng)型流動(dòng)改性劑—DP300
- PPR管材增強(qiáng)型抗沖改性劑（增韌劑）—SPA-30R
- PP合金 增強(qiáng)型抗沖改性劑——MPOE-8150
橡膠功能助劑
油漆油墨超分散劑
親水性涂層
拋光液助劑
功能填充母粒
功能型助劑
15221132657
傳真：021-68296118
郵箱：shzh@zh1997.com
地址：浦東新區(qū)老港鎮(zhèn)拱極東路10號(hào)
